PARD NV007SP2-4K IR modul felszerelése
Az IR940 és IR850 modul felszerelése nagyon egyszerű a mögététre. A következő cikkben a felszerelés mozzanatai kerülnek bemutatásra.
A váz és az IR modul külön dobozban érkezik.

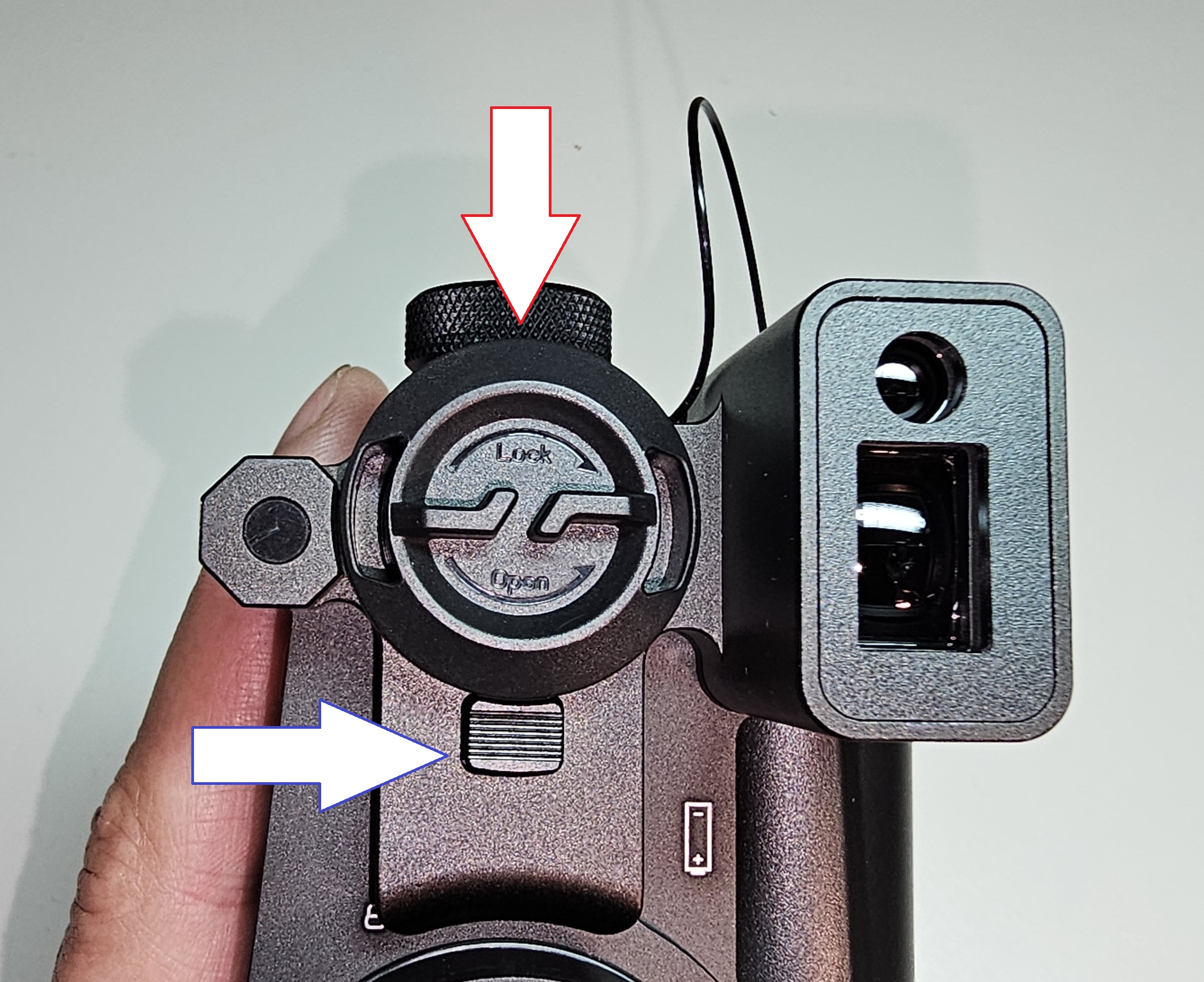

Az első lépésben a vázon lévő védőkupak eltávolítása. Az alsó nyíllal jelölt biztosító gombot kell megnyomnyi, majd a kupakot az óramutató járásával ellentétes irányba elforgatni.

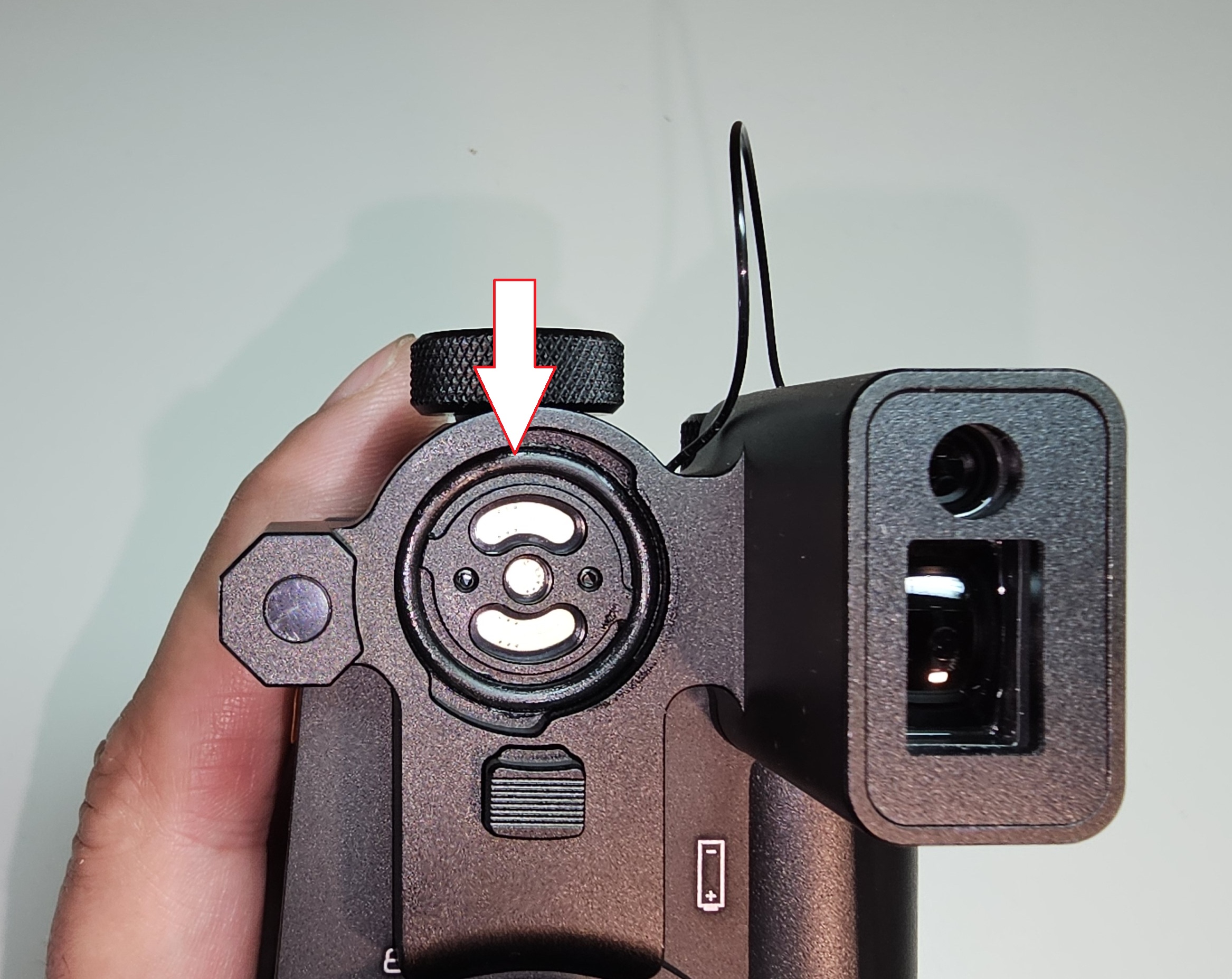

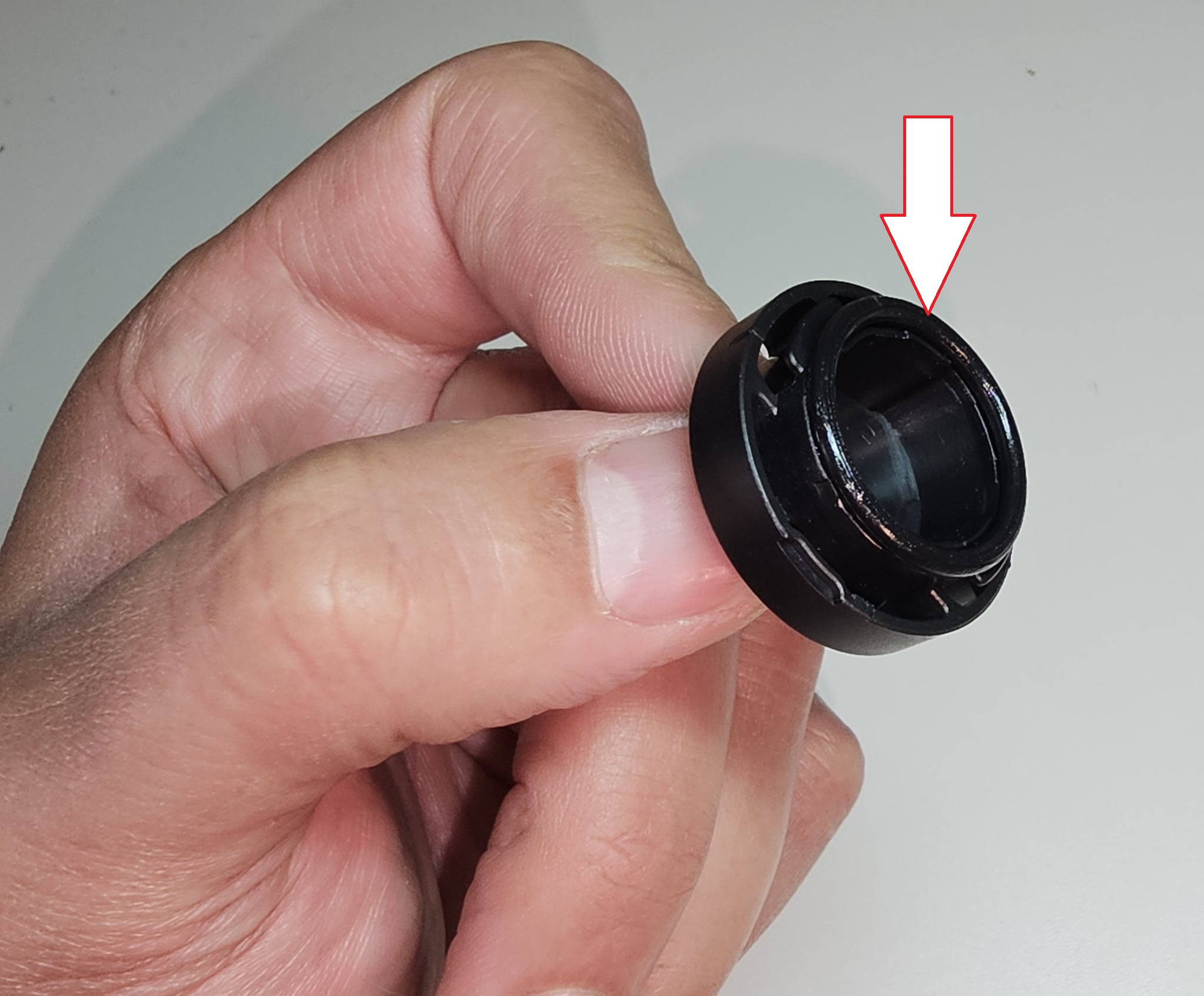

A kupak levétele után a tömítőgyűrű általában a kupakra ragad és kijön a helyéről. Valószínűleg nem okoz gondot, ha a tömítőgyűrű nincs a helyén. Ilyenkor a modulnak van egy kis kotyogása. Az ördög nem alszik, a tömítőgyűrűt nem véletlenül tervezték ide, ezért azt javaslom, hogy mindenki figyeljen erre a lépésre és rakja vissza a helyére (az érintkezők körüli kör alakú résbe).

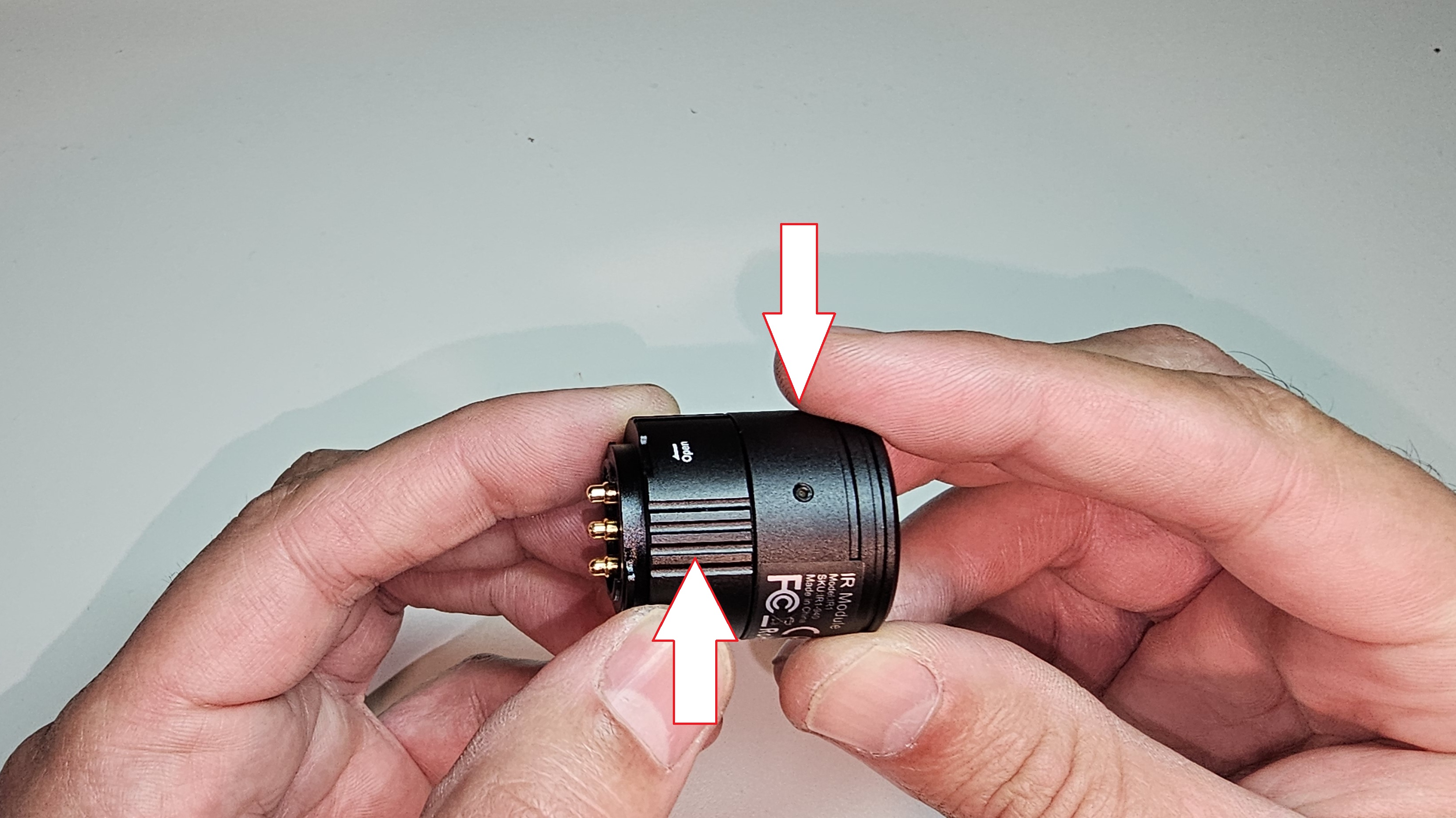

A vető felszerelése előtt érdemes a dőlésszög állító gyűrűt meglazítani és finoman visszahúzni. Általában a vető dőlésszöge gyárilag be van hangolva, de ha állítani kell rajta, akkor sokkal nehezebb a gyűrűt megindítani felszerelt állapotban.

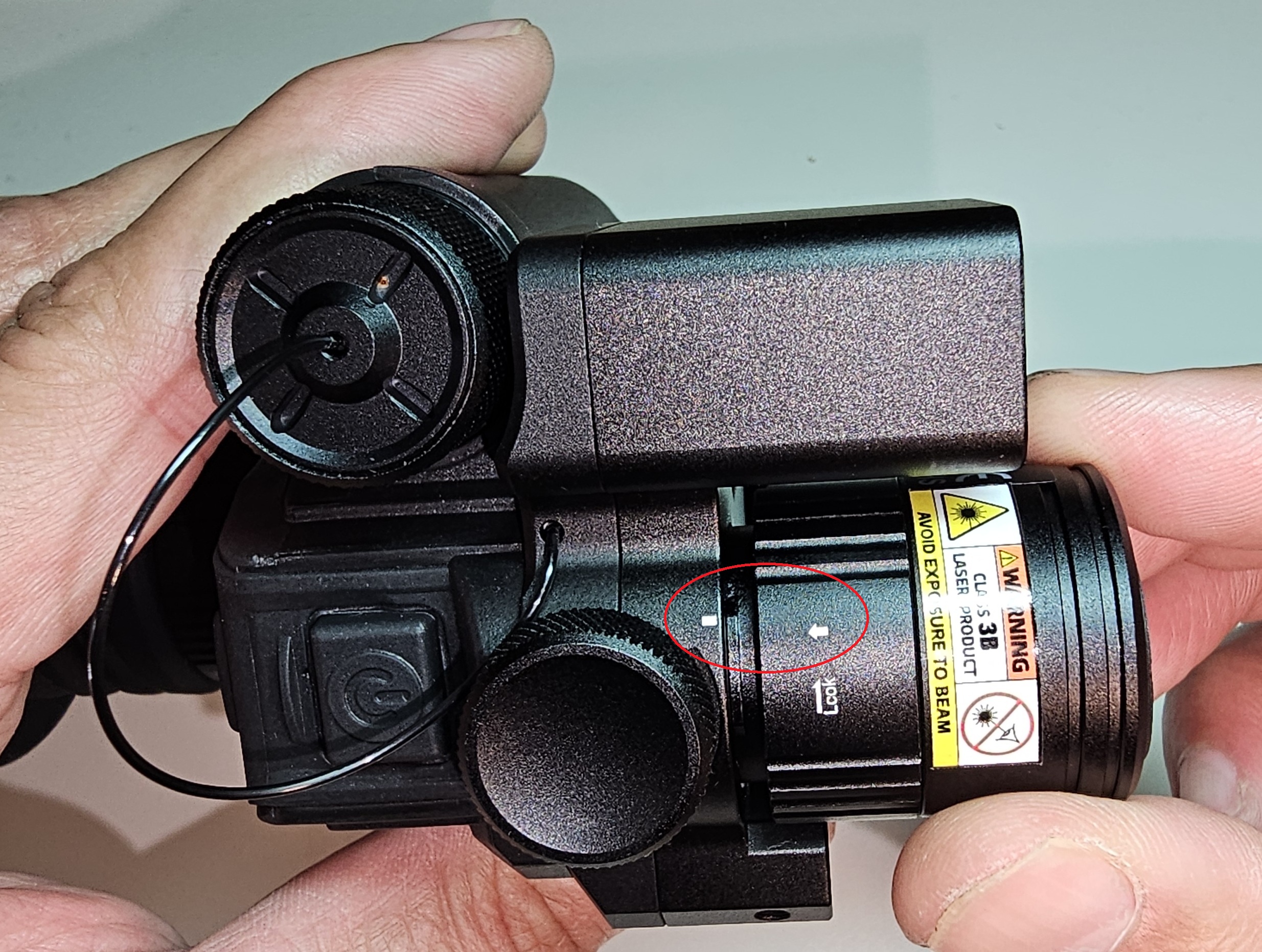

A felszereléshez a gyártó egy illesztő jelet helyezett el a vázon és a modulon is. Ezeket kell egy vonalba hozni, a vetőt az érintkező felületre nyomni és szemből nézve jobbra (az óramutató járásával megegyező irányba) ütközésig elfordítani. Érdemes közben a biztosító gombot is nyomva tartani.

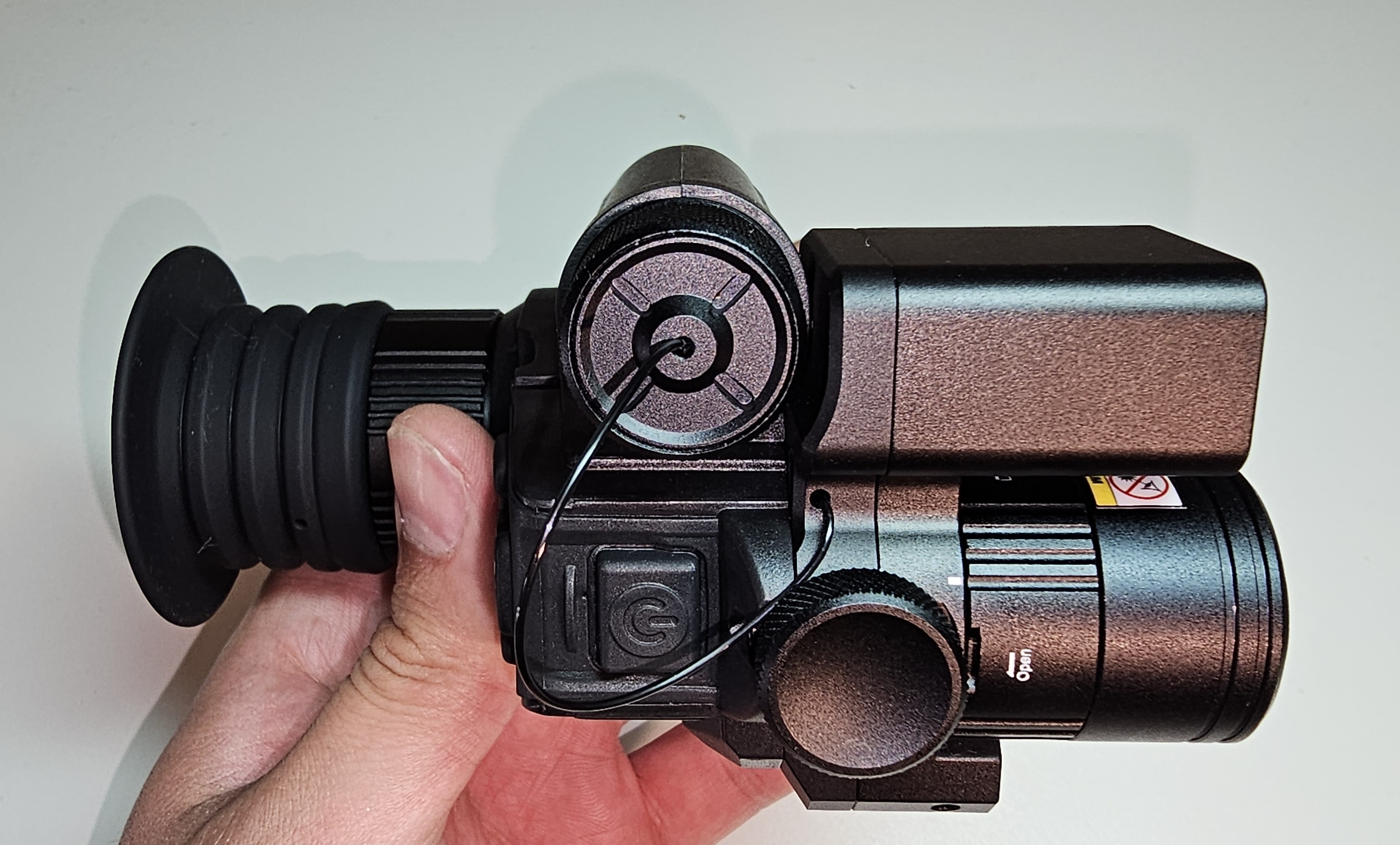

Így néz ki, ha rendben felkerült. Nincs kotyogás és a dőlésszög is könnyen állítható.
